不锈钢的钝化作用是在氧化性介质中形成的，通常所说的耐腐蚀，多指氧化介质而言。在非氧化性酸中，如稀硫酸和强有机酸中，一般铬不锈钢、铬镍不锈钢均不耐蚀。特别是在含有氯离子（Cl）的介质中，由于氯离子能破坏不锈钢表面的钝化膜，造成不锈钢局部地区的腐蚀，即点腐蚀。在不锈钢中加入钼和铜是提高不锈钢在非氧化性介质中抗蚀性能的有效途径。

    钼能促使不锈钢表面钝化，具有增强不锈钢抗点腐蚀和缝隙腐蚀的能力，铁素体不锈钢中如果不含钼，铬含量再高也很难获得满意的抗点蚀性能，但只有在含铬钢中钼才能发挥作用。一般来说,铬含量越高,钼提高钢耐点蚀性能效果越明显。研究表明，钼提高耐点蚀性能的能力相当于铬的3倍。1Cr17钢中加入1%的钼（1Cr17Mo）可使其在有机酸和盐酸中的耐腐蚀性能明显提高。18-8铬镍钢中加入1.5～4.0%的钼，可以提高其在稀硫酸、有机酸（醋酸、蚁酸、草酸）、硫化氢、海水中的耐蚀性能。

    钼是形成铁素体的元素，因此，18-8铬镍钢加钼后，为保持纯奥氏体组织，镍含量也要相应提高。加钼后，18-8钢的镍含量一般提高至12%以上，如0Cr17Ni12Mo2和00Cr17Ni14Mo2。

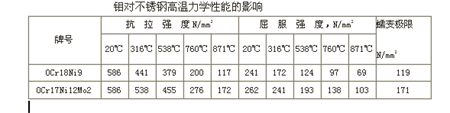

    钼能改善奥氏体不锈钢的高温力学性能，如表1-4。在马氏体不锈钢中加入0.5%～4.0%的钼可以增加钢的回火稳定性。钼在不锈钢中还能形成沉淀析出相，提高钢的强度，如沉淀硬化型不锈钢0Cr17Ni5Mo3。
