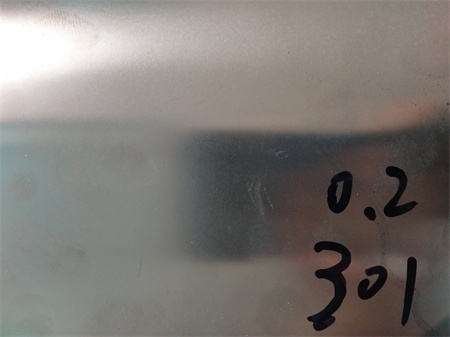

不锈钢带的加工方法多样化,不是单一的一种,最常见的是热轧和冷轧,但在最后的退火处理时,有时候会在不锈钢带的表面形成和轧制方向垂直的条状折痕,或叫折皱,这个缺陷严重时会贯穿整个板宽,它们的形状多样,触之会感到明显的凹凸感。如果不锈钢带钢板形不良,有大边浪或中间浪,那在过平整机、矫直机或夹送辊时,就会在浪形处形成横折印。如果平整调整不合适,或是变形不均都会形成横折印。今天浦能金属小编就和大家一起说说这些加工技术。
铁素体不锈钢组织中的自由氮与碳属于热卷,有容易生成皱折的基本物理特性,比如高延伸率、低屈服强度,均容易出现横向皱折。皱折缺陷多数是在开卷矫直后生成的,所以如果使用热板代替冷轧板使用时,首先要想到不锈钢卷容易形成皱折这个问题。
不锈钢带表面的弹性延伸,也就是一定要消除。解决办法通常可经过在板带材退火后进行平整等措施来消除,还能够使用的办法是减低滑移延伸;防止不锈钢带表面发生塑性变形;在开卷过程中防止自由起皱;控制在不产生滑移线的时间段内进行加工使用。
先来看下减低滑移延伸,防止不锈钢卷生成皱折的一个办法就是防止或去掉屈服点。方法之一是在变形之后进行强冷,有实践表明不锈钢卷在发生相变后迅速进行强冷处理,就不会产生皱折。这是由于过饱和的碳氮原子还没有机会形成不均匀的分布,也就是常说的柯氏气团。这种方法在热轧板厂是用不上的,因为轧制材料在被卷起时相变就已经发生,或是需要的冷却速度还没有达到。不过如果卷取温度低于600℃时,不锈钢卷皱折形成的几率会减小。
方法之二是使用较低含量的氮。经过使用真空脱气和加入碳氮形成元素如钛、钒、铌、硼,以便减小铁素体组织中的自由氮含量。
方法之三是进行平整处理,这是一种去除不锈钢材料的加工硬化,延伸率只在0.70%-1.5%范围内的冷加工工艺。在这一加工过程中,以上的位错会被从柯氏气团中释放出来。随着平整延伸率的提升,屈服强度也会减至最小值。此时所有的位错都会解除束缚,上屈服点会被消除,不锈钢卷就不会生成褶皱。
再来看防止钢带表面发生塑性变形的措施,为防止不锈钢带表面塑性变形,就一定要增加钢卷直径,不过计算表明,要想让不锈钢带表面应变小于能产生塑性变形的标准,热卷外径一定要大于2000mm直到2500mm。
以上就是小编整理发出的内容啦,更多资讯请持续关注我们官网呢。
